在使用 Ansys SIwave 2025 R2.4 的时候，遇到了一个比较离谱的问题：3D 视图会显示为黑色。

环境如下：

具体表现是：打开 SIwave 的 3D 视图后，视图区域可能直接是黑色的。偶尔缩放、拖动或者旋转之后会短暂恢复，但很快又会变黑。截图相关功能也可能触发黑屏。

问题原因

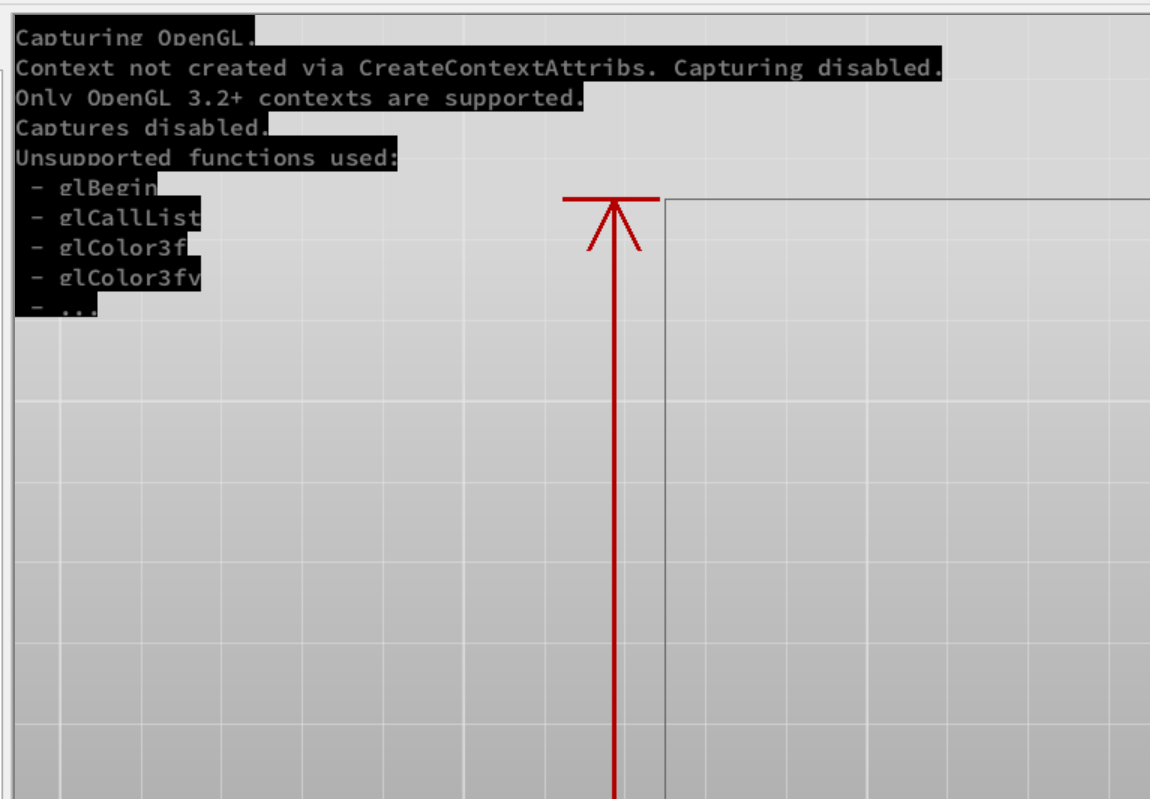

通过 RenderDoc 可以看到，SIwave 的 3D 视图使用的是比较老的 OpenGL 渲染路径。RenderDoc 会提示类似信息：

Context not created via CreateContextAttribs. Capturing disabled.
Only OpenGL 3.2+ contexts are supported. Captures disabled.

Unsupported functions used:
glBegin
glCallList
glColor3f
...

RenderDoc 提示中的 glBegin、glColor3f、glCallList 等接口，基本都是 OpenGL 1.x 时代的东西（这都是文物了吧…..）。2025年的软件竟然还在用上个世纪的接口，这也确实不能怪改成AMD 原生 OpenGL 路径显示不出来（虽然也确实就是它显示不出来）…..

解决方案：使用 Mesa3D 替换 SIwave 的 OpenGL 加载路径

最终的解决方法是：给 SIwave 单独放置 Mesa3D 的 OpenGL wrapper，让 SIwave 优先加载本地的 Mesa opengl32.dll，从而绕过 AMD 原生 OpenGL 路径。

将以下 DLL 放到 SIwave 所在目录：

找到pal1000/mesa-dist-win，下载解压最新的release-msvc版本

在解压后的x64路径下找到dxil.dll、libgallium_wgl.dll和opengl32.dll，并复制到siwave.exe所在目录下，{path to ansys}\Ansys\ANSYS Inc\v252\AnsysEM

修复效果

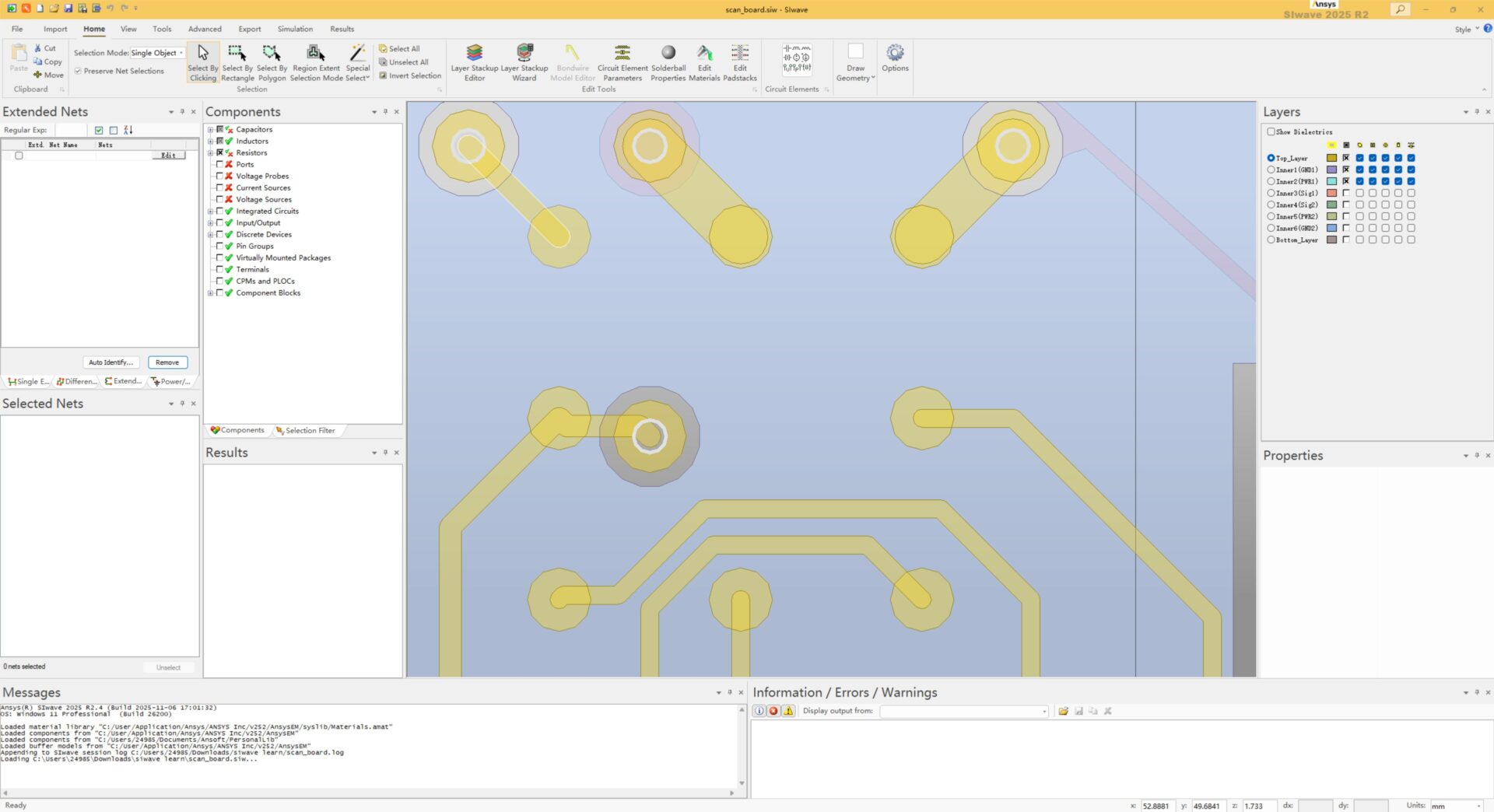

直接通过原来的 SIwave 快捷方式启动，3D 视图可以正常显示，不再黑屏，旋转、缩放、查看 PCB 3D 视图也恢复正常。

总结

这个问题本质上不是 SIwave 没有绘制，也不是高 DPI 或窗口控件问题，而是 SIwave 的老 OpenGL 3D 视图和 AMD 原生 OpenGL 显示路径之间存在兼容性问题。

最终解决方案是：

1. 给 SIwave 单独放置 Mesa3D 的 opengl32.dll / libgallium_wgl.dll / dxil.dll
2. 让 SIwave 优先加载本地 Mesa OpenGL wrapper
3. 绕过 AMD 原生 OpenGL ICD

这样可以在不修改系统 OpenGL、不更换显卡驱动、不影响其他软件的情况下，单独修复 SIwave 的 3D 视图黑屏问题。但是代价就是可能会影响些许3D显示性能。

现在都 6202 年了，Ansys 这么大的软件，SIwave 的 3D 视图竟然还在使用这么老的 OpenGL 路径，难崩。
